一、產品簡介

        本產品是我司針對智能穿戴類產品專門開發的一款充電模塊，即充電發射器Poller，接入通用電源適配器即可為客戶產品充電，使用便捷，可根據客戶的不同需求進行功能、天線性能等調整定制。

二、軟硬件邏輯架構圖

三、 產品特點

1、采用ST 3916B進口高性能NFC射頻芯片；

2、超薄微型天線，可彎曲貼合不同弧面；

3、射頻發射功率可達1.6W；

4、支持動態發射功率調整；

5、低溫充電，溫升≤20℃；

6、支持快速充電；

7、最大帶載5V 100mA

四、 典型應用

智能戒指、智能眼鏡、藍牙耳機、助聽器、健康貼、智能卡片、手環、手表、健身追蹤器、醫療輔助器等NFC無線充電底座

五、配套資源

《NFC無線充電RX硬件設計指導》

《NFC無線充電RX天線設計指導》

《NFC無線充電RX軟件設計指導》

六、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

七、擴展參考

《項目可行性評估報告》

《NFC射頻調測報告》

《NFC充電性能測試報告》

附：產品交流可聯系（同微信）

一、協議支持：WLC

二、工作頻率：13.56MHz

三、感應距離：0-1cm

四、通信接口：TTL

五、供電電壓：5V

六、射頻功率：Max 1.6W

七、天線尺寸：典型值1C㎡或以下，根據客戶需求可達10C㎡

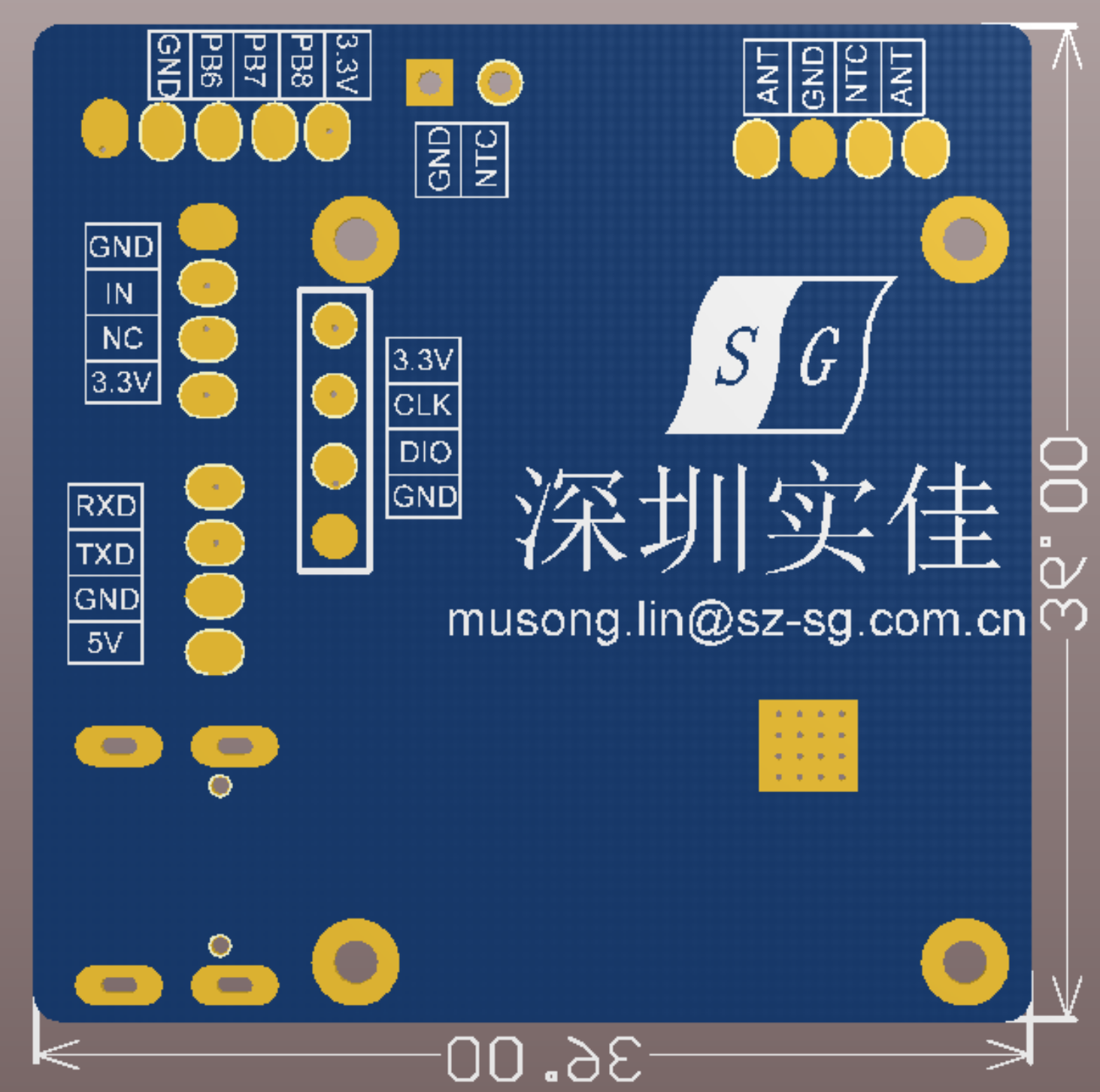

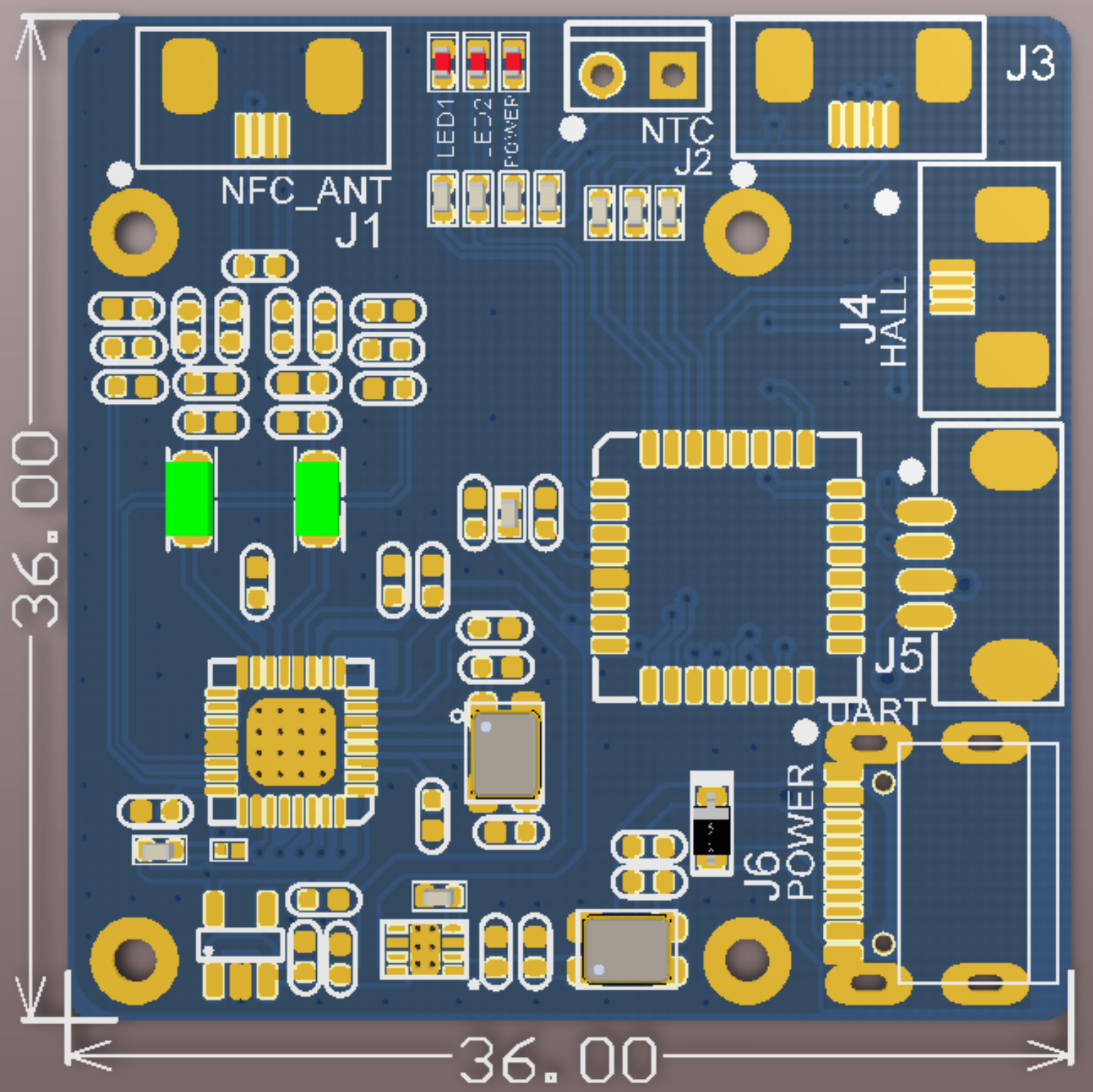

八、尺寸結構：36*36mm
