一、產品簡介

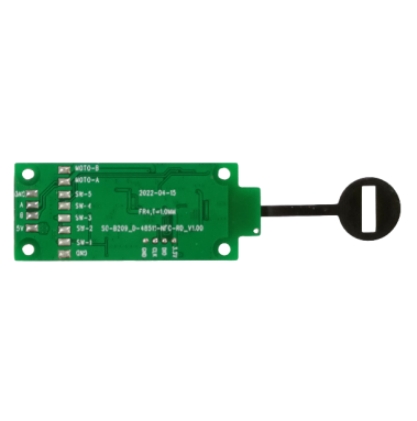

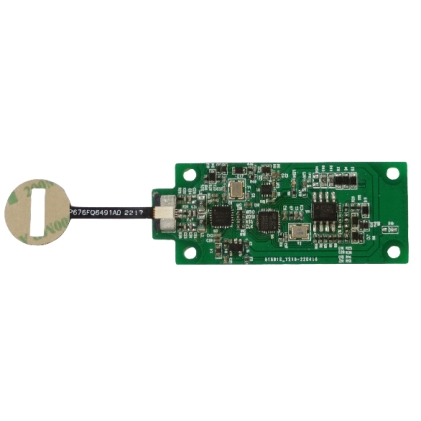

LK01是一款集成NFC識別、電機驅動、485通信與5路到位檢測的微距離鎖控專用模塊產品，預留外接天線接口，板型小巧，安裝方便，客戶使用標準操作指令即可快速產品落地，采用純國產芯片方案，性價比極高，供貨穩定。

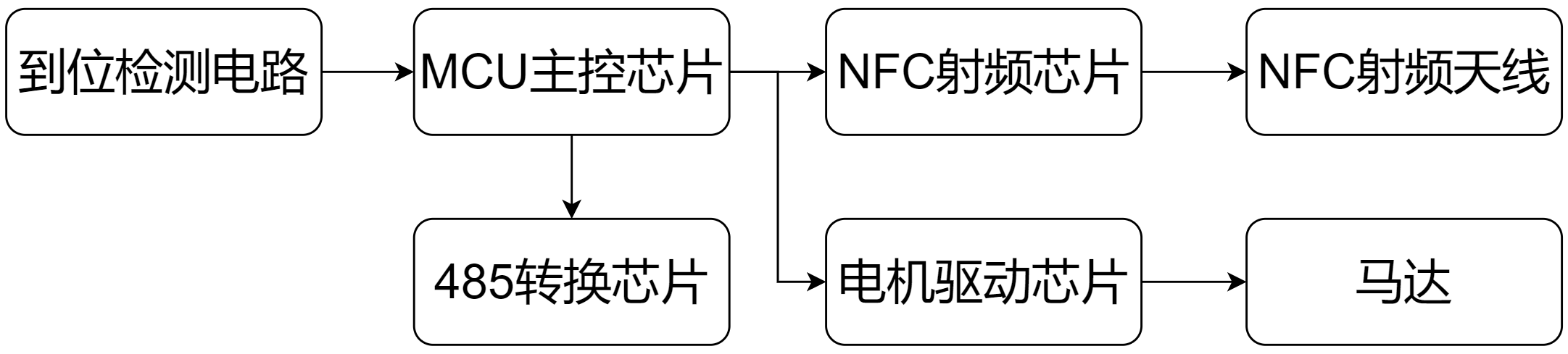

二、軟硬件邏輯架構圖

三、產品特點

1、低成本射頻技術方案

2、有效控制感應范圍，有效避免盜刷

3、結構設計難度低

四、典型應用

共享電動車頭盔借還應用；

共享換電柜應用；

共享充電寶應用；

耗材識別鎖控聯動應用；

五、終端植入

共享電動車/滑板車/摩托車；

共享換電柜；

共享充電寶柜；

醫療床頭柜

六、配套資源

《模塊通信協議說明》

七、運行平臺

所有平臺。

八、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

九、擴展參考

《項目可行性評估報告》

《模塊應用設計指導》

《NFC射頻調測報告》

附：產品交流可聯系（同微信）

一、協議：符合14443A協議標準

二、工作頻率：13.56MHz±7Khz

三、通信接口：485，115200bit/s

四、到位檢測：5路

三、電機驅動：1路

四、供電電壓：4.5-5.5V

五、工作電流：＜350ma

六、射頻功率：3.3V，1w

五、尺寸：21*52.27mm（不含天線）

十、工作溫度：-40-85℃
