一、產品簡介

        SGB118NFC-B11是一款基于NFC Rader射頻芯片的高頻讀寫卡模塊，集成雙向加密認證與編解碼收發模塊及防沖突功能，可實現有效距離10cm通信（取決于客戶天線設計及卡片），用于操作符合ISO14443A/B 標準協議的所有卡片。

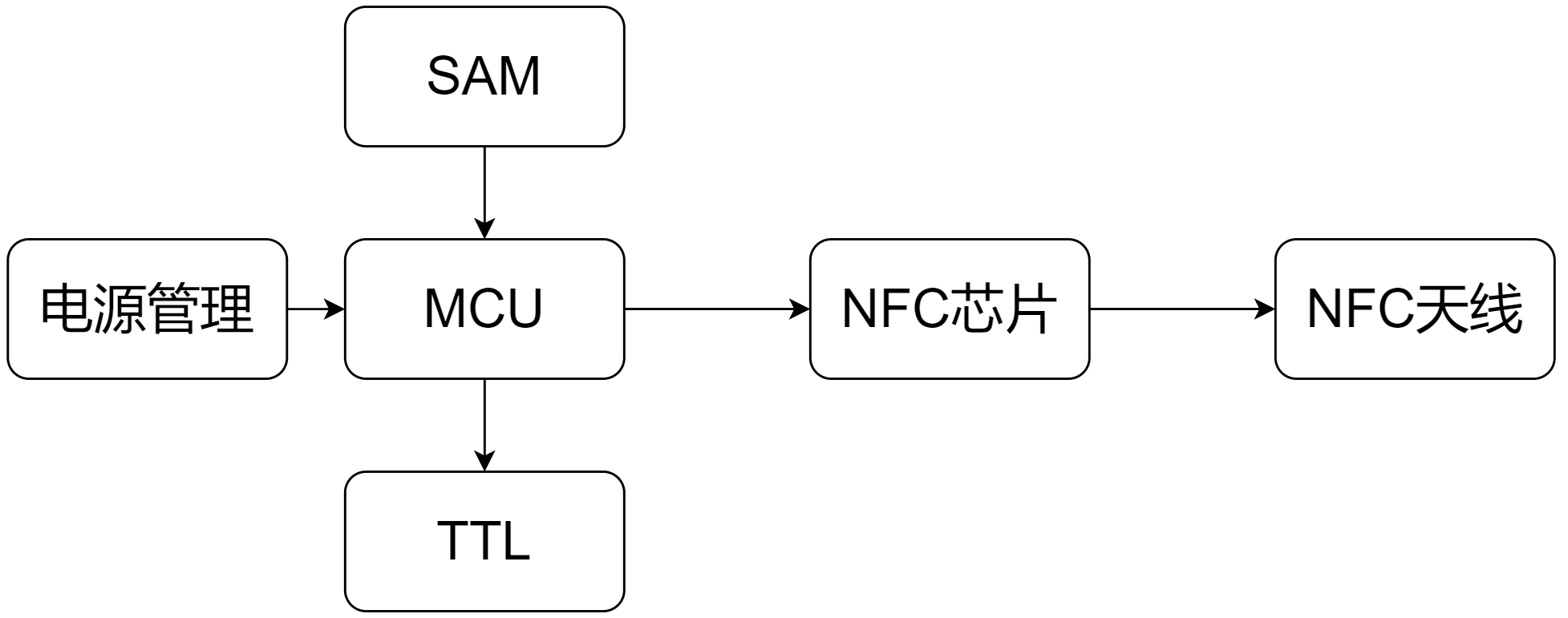

二、軟硬件邏輯架構圖

三、產品特點

1、主流場景超高性價比首選；

2、支持二次開發；

3、支持在線升級；

4、集成雙向加密認證；

5、集成編解碼收發模塊及防沖突功能；

四、典型應用

 1、金融支付領域：數字人民幣收單、POS、一體機、內部結算等；

2、智能教育：學生證解碼、教育輔導、潛力挖掘、一卡通、考勤等；

3、智能家居：防偽、授權認證、設備控制、遠程讀寫等；

4、汽車電子：充電授權、數字鑰匙、雙向認證、多項認證、防偽識別等；

5、智能醫療：器械管理、巡檢登記、醫務管理等；

6、智能制造：制造過程信息記錄、節點傳感、信息交互等；

7、智能交通：市政公交一卡通、高速收費、停車場收費等；

8、智能安防：門禁、考勤、授權認證等；

9、政企業務：電子證照識讀解碼、檔案管理、證件解碼、身份識別、授權認證等；

五、終端植入

一體機、讀寫器、門禁機、考勤機、平板電腦、PDA等智能終端；

六、配套資源

《模塊通信協議說明》

《Android SDK-Api接口函數庫使用說明》

《模塊應用設計指導》

Andrpid App demo源碼

Windows APP demo源碼

七、運行平臺：所有平臺

八、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

九、擴展參考

《項目可行性評估報告》

《模塊應用設計評審報告》

《NFC射頻調測報告》

《方案策劃建議報告》

附：產品交流可聯系（同微信）

一、協議支持：ISO 14443A/B

二、工作頻率：13.56MHz

三、感應距離：0-10cm，取決于客戶天線設計及卡片

四、通信接口：TTL（配合底板可支持USB/232/485）

五、供電電壓：5V

六、工作溫度：-40-85℃

七、射頻功率：0.5W

八、待機電流：10ua

九、尺寸結構：19.00*37.00*4.00
