產品概況

一、產品簡介：

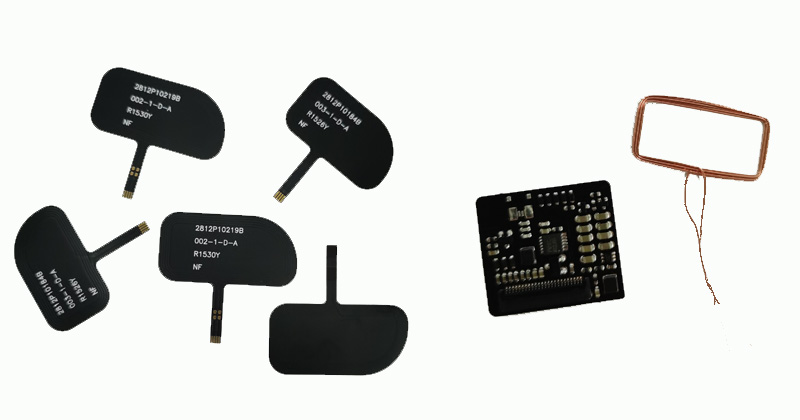

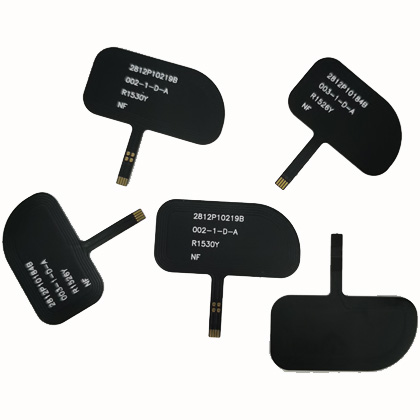

墨水屏手機殼獨立NFC天線，即天線與主板模塊分開設計，兩者互不影響，獨立NFC是墨水屏手機殼的重要組件。在NFC通訊中技術中，天線負責設備模塊之間進行數據交互和能量轉換。柔性印刷電路工藝（FPCB)的天線是一種非常常見的 NFC 天線類型。

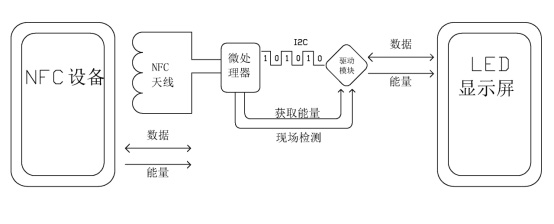

二、產品邏輯架構圖：

三、 產品特點：

1、柔性好：可以彎曲、折疊，適用于各種形狀和空間的設備，可以折彎成曲面天線，提高產品性能。

2、輕薄：FPCB 天線厚度薄，重量輕，不會給設備增加過多負擔。

3、易于安裝：需要通過連接器或其它方式輕松安裝在設備內部。

4、性能穩定：能夠提供穩定的信號傳輸，確保 NFC 功能的可靠性。

5、相較于板載天線，F(xiàn)PCB 天線在設計和射頻調制方面能夠更有效地與 iPhone 手機相匹配，從而規避 NFC 調試中的缺陷，提升產品的兼容性。

四、典型應用

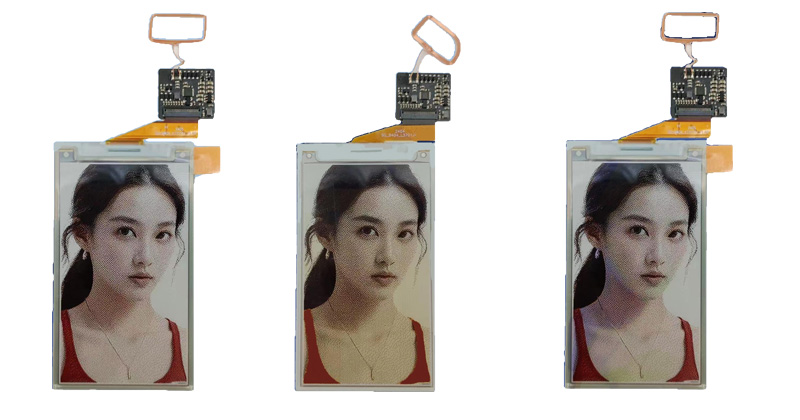

NFC墨水屏手機殼、NFC電子價簽、NFC員工工牌、NFC桌面臺簽、NFC無源鎖（掛鎖、柜鎖等）等。

五、配套資源

《NFC墨水屏手機殼硬件設計指導》

《NFC墨水屏手機殼天線設計指導》

《NFC墨水屏手機殼軟件設計指導》

六、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

七、擴展參考

《項目可行性評估報告》

《基材來料檢測報告》

《NFC天線射頻調測報告》

《NFC天線測試報告》

產品參數

一、協議支持：ISO/IEC-14443A

二、工作頻率：13.56MHz

三、天線：獨立天線

四、刷圖感應距離：0-1cm（與發射端功率/天線有關）

五、天線引腳接口：4pin連接器

六、天線技術：電磁耦合感應

七、天線尺寸：13*23*0.5mm

八、天線材質：聚酰亞胺

九、工作溫度：-20°C～ +80°C

十、存儲溫度：-40°C～ +85°C

十一、濕  度：相對濕度 5%～95%、

十二、天線參數：
